Léo, boa noite. Fiz o curso há pouco mais de um ano. Não estou conseguindo gerar o certificado. Eu estava esperando o bônus de estrutura metálica de um sobrado. Mas decidi gerar o certificado sem esse bônus mesmo porque acho que você ainda não gravou. Está aparecendo essa mensagem de conteúdo protegido, pedindo pra efetuar login, mesmo já estando conectado. Quando puder, vê o que preciso fazer por favor. Obrigado 🙂
Saudações prezados professores e alunos, estou na aula 10 do Cype, me surgiu uma dúvida a respeito do ensaio de SPT, no caso qual o número de ensaios deve ser feito numa construção? seria um para cada sapata?
Boa noite Denisson. Essa questão é bem relativa, pois depende muito do solo e hábito da região.
Porém, a quantidade de furos de sondagem segundo a norma eé realizada de acordo com o tamanho do terreno da seguinte forma: Até 1.200 m² 1 furo para cada 200 m²; De 1.200 a 2.400 m² 1 sondagem à percussão para cada 400 m² que excederem de 1200m²; Acima de 2.400 m², de acordo com a construção.
Os pontos são definidos com base na propria analise do solo, de forma que o projetista analise junto ao profissional da sondagem, as diferenças entre pontos e qual a quantidades de furos necessaria para cada obra. (não se baseia em quantidade de sapatas)
Para o blocos de coroamento em divisa, o lançamento é à mão livre, mesmo?
Para sapatas você nos ensinou que o cursor muda e fica muito mais fácil…
Não estou conseguindo lançar… Ele diz que dá erro nos arranques do pilar
Não existe uma regra para uso de viga alavanca, porque cada projeto tem um peculiaridade.
O mais usual é colocar viga alavanca quando se tem sapatas excentricas na divisa do terreno, porem existem outras situações que pedem esse tipo de viga.
Se o software esta dando erro, sugiro revisar e seguir as instruções do mesmo, pois ele é baseado na norma vigente.
Não existe uma regra para uso de viga alavanca, porque cada projeto tem um peculiaridade.
O mais usual é colocar viga alavanca quando se tem sapatas excentricas na divisa do terreno, porem existem outras situações que pedem esse tipo de viga.
Se o software esta dando erro, sugiro revisar e seguir as instruções do mesmo, pois ele é baseado na norma vigente.
Em um projeto lancei os pilares interno como 12×30 ou 30×12 (dependendo de sua rotação. Após calcular a obra, surgiram 2 dúvidas.
1. Ancoragem Inferior da Armadura em todas as vigas. Vi que tem relação as dobras das barras inferiores, porém não consigo alterar a dobra “U” que o programa coloca. Como resolvo isso?
2. Meu pilar não passa com a menor dimensão sendo 12cm. Colocando 30×14 passa. Como resolvo isso?
1 – Falo sobre isso na aula 52, a partir do minuto 3:56
2 – Com relação a norma, existe uma seção minima de pilar. Se o sistema esta dando como insuficiente, recomendo seguir a orientação de alerta dada pelo Cypecad e aumentar a seção do pilar por questão de segurança.
Desculpe mas a solução proposta no vídeo não é o suficiente, da dúvida 1.
Minha dobra fica em “U” igual ao vídeo, porém não consigo alterar para a dobra “L” e muito menos diminuir o tamanho da dobra. Só há essa solução do vídeo, colocar na dobra 135º e na 180º? E a dobra “L” fica sem como colocar?
Conversando com um amigo engenheiro estrutural, ele disse para deixar o COMPRIMENTO DOS GANCHOS em 8 cm (padrão do programa é 25 cm). Na armadura negativa e na positiva.
Fazendo isso o programa não trava as dobras em “U” impedindo que modifique seus tamanhos e impossibilitando utilizar a “L”.
Bom dia, tudo bem? Tenho 1 dúvida, como que faço para mudar a seção do Pilar de um pavimento para o outro? Pois existem projetos arquitetônicos que são realizados com vários pavimentos e a seções dos pilares vão diminuindo conforme a quantidade de pavimentos. O cypecad trabalha com essa ferramenta? Tem algum software específico que faz esse tipo de cálculo?
Basta entrar na guia de “Entrada de Pilares”, clicar no ícone de edição de pilar e clicar encima do pilar. Depois vão aparecer todas as seções deste pilar por pavimento e basta voce alterar conforme a sua necessidade.
Bom dia professor. Estou nas aulas de geração de pranchas e me surgiu uma dúvida. O Cypecad possui a opção de geração de pranchas já com carimbo de cálculo estrutural, com dados por exemplo como dados do cliente, do engenheiro, da obra etc?
O Titulo do curso é referente ao Cypecad 2020. Estou na aula 56 e até agora somente mostra o Cypecad 2016. Está correto isso? Se eu utilizar o Cypecad 2020 estas aulas irão me dar todo o conhecimento para o software mais atualizado conforme o titulo do curso?
No vídeo de divulgação do curso eu explico sobre esse assunto.
O curso possui mais de 120 vídeos e nesses vídeos nós acrescentamos de brinde as aulas do 2016 que não tiveram nenhum tipo de alteração como por exemplo Lançamento de Vigas, pilares, lajes, carga, dentre outros. Isso não mudou nada da versão 2016 até a 2021. Então esses vídeos estão mesclados no meio das Aulas. Elas estão misturadas porque colocamos na ordem certa que o aluno deve assistir.
Logo o curso tem aproximadamente 65 aulas de versões mais recentes e aproximadamente 55 aulas bônus de complemento da versão 2016 que serão compatíveis com as versões 2016 a 2021 conforme informado.
Boa tarde td bem ?
Estou com algumas duvidas sobre o detalhamento do cypecad ao quesito lajes nervuradas, assisti as aulas aqui sobre este tema, porém fiquei com algumas duvidas sobre o detalhamento.
Olá Leonardo, tudo bem.
Gostaria de saber se eu preciso fazer o lançamento de cargas no elevador ou se o programa já define automaticamente?
Abraços e obrigado.
Olá, gostaria de saber como fazer o lançamento de uma escada flutuante (do tipo que tem uma viga inclinada escondida na parede a qual os degraus ficam engastados nela). Obrigado.
Caro Leonardo, obrigado pelo retorno.
Surgiu uma dúvida, em relação ao lançamento de cargas em lajes:
Devemos fazer o cálculo das cargas: Peso próprio, carga permanente e sobrecarga, calculamos todos separados ou somamos os valores e colocamos um só.
Se optarmos por uma laje maciça o software calcula o peso próprio automaticamente ou devemos somar o cálculo às cargas acima descritas.
ATT
Marcelo
Boa noite, estou com uma duvida em relação sobre dimensionamento da fundação e do dimensionamento das armaduras com detalhamentos iguais das vigas, e pilares, e qual aula essa duvida esta. Obrigado
Não tem uma aula especifica sobre isso. São varias aulas que englobam o lançamento de fundação (no curso tem um modulo so sobre isso).
O software quem faz o dimensionamento. Você pode apenas escolher qual tipo de bitola usar, ou tentar alterar cada fundação manualmente e testar após o calculo do software.
Assista ao curso completo que a cada aula nós abordamos temas relevantes que acrescentam mais conteúdo pro projetista. Se tentar fazer o curso indo somente na aula que você precisa, vai se perder no curso e deixar de absorver muito conteúdo.
Leonardo tubo bem.
Segue algumas dúvidas:
1- Como fazer a junção de uma viga de madeira/aço com o pilar de concreto. Referência aula 62 e 63.
2- Somente pode ser impresso a sapata? E as estacas? Referência aula 78.
3- Na aula 85.1 depois nos 16’12” até os 19’30” somente aparece audio.
4- Na aula 86.1 a viga de divisão da caixa d’água você executou com 40 cm, é isso mesmo ou seria 2,00m?
5- Sobre a vinculação não foi falado nada. Como fazer o engastamento das lajes? Vinculação dos pilares?
1 – Não abordamos esse tema no curso (essa junção geralmente é feita automaticamente pelo software)
2 – O exemplo do curso usou sapatas (não existe estacas em sapatas. Estacas são usadas em blocos e o software ja tera outra pre configuração para essa impressão)
4 – Essa altura voce define de acordo com seu projeto, não use isso como regra. Veja qual a altura que esta usando e coloque com a altura do seu projeto.
Professor, tenho a seguinte dúvida referente à aula 11: a tensão admissível do solo mostrada na sondagem se refere ao campo “combinações fundamentais” dentro do cypecad. Como posso saber o valor do campo “combinações sísmicas e acidentais”, principalmente se o solo descrito no relatório de sondagem não existir nas opções que o cypecad nos mostra? Obrigado.
Na verdade assim que voce escolhe um solo descrito no cypecad ele ja muda as duas (tensão e combinações)
Ja com relação a sua duvida sobre o que colocar nas Combinações Fundamentais de solos que não estão listados, sugiro calcular de forma manual com base no SPT, como mostrado nesse video do Canal Calculando: https://www.youtube.com/watch?v=R5QpvAXcHR4
Com relação a Combinações sismicas, voce sempre pode colocar o mesmo valor das Combinações fundamentais so pra não dar erro no software, porque no Brasil não temos abalos sismicos(terremotos), então isso não vai influenciar.
1 – Alinhamento do pilar com a viga (mantenha o pilar de preferencia centralizado na viga para evitar problemas estruturais), esse é o caso de alguns pilares no sue projeto como P4 e P5, etc…
2 – A concepção estrutural limita tambem altura de viga (pois isso afeta ate o acentamento de uma porta por exemplo no pavimento inferior), o software te deu o erro mostrando que a altura de 50cm para a viga é muito grande e esta indo para o pavimento inferior. No caso do ultimo pavimento (somente nele), quando a altura da viga é maior, usamos a viga invertida.
Obs: acesse atraves da plataforma para ter acesso às imagens anexadas à sua resposta
Bom dia. Não estou conseguindo importar nenhum arquivo Cype. Eu consigo descompactar, porém sempre dá esse aviso: “Por motivos de segurança e para proteger os nossos clientes, o programa bloqueou a obra que você está tentando abrir. Isto foi feito porque há suspeitas de vírus ou programas maliciosos que talvez tenham modificado arquivos ou provocado a alteração dos programas da CYPE. O arquivo foi bloqueado. Se você deseja verificar se o arquivo não tem contéudo prejudicial, se acha que ele não foi modificado utilizando versões manipuladas do programa, ou para qualquer informação ou ajuda para resolver este problema, você deve entrar em contacto com o departamento de assistência técnica da CYPE.”
Bom dia. Esse tipo de mensagem é comum apenas quando se esta utilizando versões diferentes do software e principalmente se estiver usando a versão crackeada. Nesse caso não vai conseguir abrir o arquivo.
Obs: No caso especifico do curso, como ensinamos cada etapa passo a passo, não sera necessario abrir o arquivo de projeto concluido.
Boa Tarde Professor,
Na aula 44.1, ao geramos a planta de carga da fundação, os valores gerados pelo Cype de peso próprio, cargas permanentes, sobrecarga e carga de vento (V+, V-) já estão majorados para podermos somá-los e utilizá-los para escolher a profundidade da estaca ou devemos realizar combinação de carga entre estas cargas e identificar o sistema mais desfavorável?
Boa noite. As combinações do cypecad ja são majoradas.
Alguns projetistas gostam de aumentar a majoração como fator de segurança, mas aí fica a criterio de cada projetista mesmo.
Boa Tarde Professor,
Estou lançando pilares retangulares e gostaria de saber se no Cypecad há a possibilidade de lançar pilares de outro formato, como o L.
O Cypecad tem muitas limitações para projetos de muro de contenção, por isso a unica forma de lançar é a mostrada no video mesmo e é altamente comum aparecerem inumeros erros.
Entendi.
Na verdade, ainda não tive erros no Cypecad. Me referi ao vídeo do curso, mesmo! No tempo 16′ 13″ a tela “apaga” (fica preta) e só ouço a voz do professor. Não consigo ver o conteúdo. Vocês poderiam me enviar a aula 85.1 e 85.2?
Na aula 11 você fala sobre a configuração dos dados de sondagem no cype. Como devo proceder se receber o resultado de dois pontos de sondagem, por exemplo? Devo considerar apenas o resultado de um ponto?
A quantidade de pontos afeta em caso de precisão, mas não no caso do lançamento no cypecad, porque usa-se o resultado do SPT com a caracterização do solo para definir então os valores de Combinações Fundamentais, ou seja, independente do numero de furos, a empresa do SPT sempre vai te dar o resultado do tipo de solo.
Professor, na aula 10 você fala que quando fazemos uma sondagem em época de chuva/ seca, podemos ter alteração no nível do NA e precisamos ter cuidado para não escolher a fundação errada. O que você recomenda fazer para não ter erro? Quais cuidados devem ser tomados?
Olá Rafaela. Voce tem sempre que atentar-se para essas variaveis e definir se aquele solo recebe e/ou absorve um volume grande de agua ou não, para entao definir qual fundação usar. Até porque a agua é um fator muito importante na nesta definição. Inclusive a planilha que usamos no curso mostra como eliminar algumas variaveis e saber qual fundação usar.
Aula 44.1 – Opcional de desenho / detalhe de todos os desenhos… aparece o seguinte erro: Para imprimir desenhos de cargas na fundação, é necessário que exista o arquivo de esforços… como faço?
Voce deve atentar-se a varios criterios para emissão de relatorios, dentre eles:
1 – Se todos os elementos foram lançados corretamente
2 – Se voce fez alguma alteração, calcule o projeto novamente com a opção “Calcular a Obra (Inclusive Fundação)
3 – Fazer o procedimento de geração de forma correta, conforme mostrado no video a seguir: https://www.youtube.com/watch?v=sjOABFRwhWs
Obs: Fiz inclusive a revisão no projeto do curso e ele emite o relatorio de cargas na fundação normalmente, logo o problema esta na sua execução mesmo.
Bom dia, gostaria de ajuda com lajes treliçadas, o curço fala muito pouco sobre elas e menos ainda sobre os erros que acontecem nelas, falando muito sobre lajes maciças .
O conteúdo de Lajes trelicadas é muito extenso e cada projetista tem uma demanda. O curso tem o intuito de apresentar a ferramenta e dar várias dicas com base teórico normativa e de uso do cypecad.
A intenção do curso não é ter vários cursos dentro dele e sim mostrar as várias opções possíveis, senão além de inviabilizar, o curso teria um preço exorbitante.
Na maioria das regiões, já se compra as Lajes pré moldadas prontas com parâmetros já pré definidos e o cálculo é feito pela empresa responsável pela fabricação.
Nesse caso sugiro aguardar o lançamento do curso específico que vamos fazer sobre Lajes Lajes trelicadas ou adquirir uma consultoria ao vivo pra sanar sua demanda em específico.
aula 12: tenho uma duvida, se a construção for construída em níveis diferentes no terreno, como faço para lançar isso no programa?
exemplo: uma garagem 3 m abaixo do nível da rua e o térreo avança além das dimensões da garagem. ( um corte no terreno).
Bom dia meu Autocad é o 2017 e o arquivo disponibilizado é mais recente, o meu CAD não está abrindo o projeto da aula 7. Tem como enviar o arquivo para a versão compativel ao meu Autocad?
Boa noite. Salve o arquivo da prancha no autocad em versão autocad 2010 que isso é corrigido.
error: Alerta: Conteúdo protegido!!
Política de Privacidade
Este site usa cookies para que possamos oferecer a melhor experiência de usuário possível. As informações dos cookies são armazenadas em seu navegador e executam funções como reconhecê-lo quando você retorna ao nosso site e ajudar nossa equipe a entender quais seções do site você acha mais interessantes e úteis. Além de ajudar na implementação e controle de nossas campanhas de marketing.
Necessidade dos Cookies
O cookie é necessário e deve estar ativado o tempo todo para atuarmos em conformidade com a Lei Geral de Proteção de Dados Pessoais (LGPD), Lei nº 13.709/2018, é a legislação brasileira que regula as atividades de tratamento de dados pessoais e que também altera os artigos 7º e 16 do Marco Civil da Internet.
Se você desativar este cookie, não poderemos salvar suas preferências. Isso significa que toda vez que você visitar este site, precisará habilitar ou desabilitar os cookies novamente.
92 Comentários
Léo, boa noite. Fiz o curso há pouco mais de um ano. Não estou conseguindo gerar o certificado. Eu estava esperando o bônus de estrutura metálica de um sobrado. Mas decidi gerar o certificado sem esse bônus mesmo porque acho que você ainda não gravou. Está aparecendo essa mensagem de conteúdo protegido, pedindo pra efetuar login, mesmo já estando conectado. Quando puder, vê o que preciso fazer por favor. Obrigado 🙂
Por favor acione suporte pelo whats app (37)99114-2786
Saudações prezados professores e alunos, estou na aula 10 do Cype, me surgiu uma dúvida a respeito do ensaio de SPT, no caso qual o número de ensaios deve ser feito numa construção? seria um para cada sapata?
Boa noite Denisson. Essa questão é bem relativa, pois depende muito do solo e hábito da região.
Porém, a quantidade de furos de sondagem segundo a norma eé realizada de acordo com o tamanho do terreno da seguinte forma: Até 1.200 m² 1 furo para cada 200 m²; De 1.200 a 2.400 m² 1 sondagem à percussão para cada 400 m² que excederem de 1200m²; Acima de 2.400 m², de acordo com a construção.
Os pontos são definidos com base na propria analise do solo, de forma que o projetista analise junto ao profissional da sondagem, as diferenças entre pontos e qual a quantidades de furos necessaria para cada obra. (não se baseia em quantidade de sapatas)
Para o blocos de coroamento em divisa, o lançamento é à mão livre, mesmo?
Para sapatas você nos ensinou que o cursor muda e fica muito mais fácil…
Não estou conseguindo lançar… Ele diz que dá erro nos arranques do pilar
Boa noite. Sim no cypecad a forma de lançamento para bloco é dessa forma mesmo
Olá, professor!

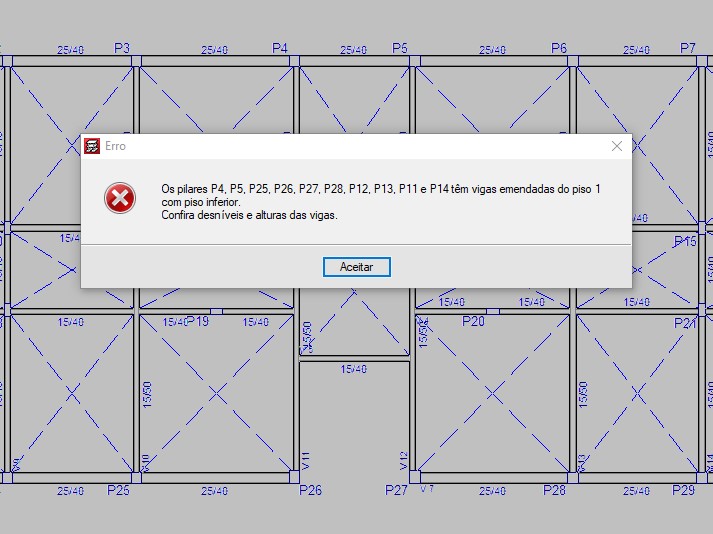

Meu Cype está dando esse erro… Como posso consertar?
Quando lanço introduzir muros sobre muros, eles saem desalinhados…
Não consigo retirar as linhas descontínuas e as linhas de cota que surgiram depois da criação dos pilares!
Olá, Basta ir na guia Vista/Cotas e clicar na opção Cotas Visiveis:
Bom dia.
por favor, informar procedimento para acesso ao curso adquirido em 2021: Curso Cypecad 2019/2020 Cálculo Estrutural.
Clomar
boa noite , estou tentando acessar o curso mas consta como protegido, não consigo mais assistir as aulas
Boa tarde Erick.
Não existe uma regra para uso de viga alavanca, porque cada projeto tem um peculiaridade.
O mais usual é colocar viga alavanca quando se tem sapatas excentricas na divisa do terreno, porem existem outras situações que pedem esse tipo de viga.
Se o software esta dando erro, sugiro revisar e seguir as instruções do mesmo, pois ele é baseado na norma vigente.
Uma dúvida a respeito das fundações.
Sempre é necessário executar vigas de equilíbrio / vigas de travamento?
Vejo projetos que não possuem e quando não coloco acaba dando erro, exatamente pela falta de tais elementos.
Boa tarde Erick.
Não existe uma regra para uso de viga alavanca, porque cada projeto tem um peculiaridade.
O mais usual é colocar viga alavanca quando se tem sapatas excentricas na divisa do terreno, porem existem outras situações que pedem esse tipo de viga.
Se o software esta dando erro, sugiro revisar e seguir as instruções do mesmo, pois ele é baseado na norma vigente.
Em um projeto lancei os pilares interno como 12×30 ou 30×12 (dependendo de sua rotação. Após calcular a obra, surgiram 2 dúvidas.
1. Ancoragem Inferior da Armadura em todas as vigas. Vi que tem relação as dobras das barras inferiores, porém não consigo alterar a dobra “U” que o programa coloca. Como resolvo isso?
2. Meu pilar não passa com a menor dimensão sendo 12cm. Colocando 30×14 passa. Como resolvo isso?
Norma de 2014 utilizada
Boa noite Erick
1 – Falo sobre isso na aula 52, a partir do minuto 3:56
2 – Com relação a norma, existe uma seção minima de pilar. Se o sistema esta dando como insuficiente, recomendo seguir a orientação de alerta dada pelo Cypecad e aumentar a seção do pilar por questão de segurança.
Desculpe mas a solução proposta no vídeo não é o suficiente, da dúvida 1.
Minha dobra fica em “U” igual ao vídeo, porém não consigo alterar para a dobra “L” e muito menos diminuir o tamanho da dobra. Só há essa solução do vídeo, colocar na dobra 135º e na 180º? E a dobra “L” fica sem como colocar?
Encontrei a solução.
Conversando com um amigo engenheiro estrutural, ele disse para deixar o COMPRIMENTO DOS GANCHOS em 8 cm (padrão do programa é 25 cm). Na armadura negativa e na positiva.
Fazendo isso o programa não trava as dobras em “U” impedindo que modifique seus tamanhos e impossibilitando utilizar a “L”.
Obrigado por compartilhar com a comunidade Tutorial cursos sua experiencia, é uma dica muito util para todos.
Bom dia, tudo bem? Tenho 1 dúvida, como que faço para mudar a seção do Pilar de um pavimento para o outro? Pois existem projetos arquitetônicos que são realizados com vários pavimentos e a seções dos pilares vão diminuindo conforme a quantidade de pavimentos. O cypecad trabalha com essa ferramenta? Tem algum software específico que faz esse tipo de cálculo?
Bom dia wemerson. É possivel sim
Basta entrar na guia de “Entrada de Pilares”, clicar no ícone de edição de pilar e clicar encima do pilar. Depois vão aparecer todas as seções deste pilar por pavimento e basta voce alterar conforme a sua necessidade.
Bom dia professor. Estou nas aulas de geração de pranchas e me surgiu uma dúvida. O Cypecad possui a opção de geração de pranchas já com carimbo de cálculo estrutural, com dados por exemplo como dados do cliente, do engenheiro, da obra etc?
Bom dia Daniel
Tem como sim, basta fazer como nesse video: https://www.youtube.com/watch?v=qDmkz4apXCY
OBS: No entanto cada profissional acha mais facil de uma forma. Eu particularmente prefiro inserir no autocad depois que o software gera as pranchas
O Titulo do curso é referente ao Cypecad 2020. Estou na aula 56 e até agora somente mostra o Cypecad 2016. Está correto isso? Se eu utilizar o Cypecad 2020 estas aulas irão me dar todo o conhecimento para o software mais atualizado conforme o titulo do curso?
Boa tarde Daniel.
No vídeo de divulgação do curso eu explico sobre esse assunto.
O curso possui mais de 120 vídeos e nesses vídeos nós acrescentamos de brinde as aulas do 2016 que não tiveram nenhum tipo de alteração como por exemplo Lançamento de Vigas, pilares, lajes, carga, dentre outros. Isso não mudou nada da versão 2016 até a 2021. Então esses vídeos estão mesclados no meio das Aulas. Elas estão misturadas porque colocamos na ordem certa que o aluno deve assistir.
Logo o curso tem aproximadamente 65 aulas de versões mais recentes e aproximadamente 55 aulas bônus de complemento da versão 2016 que serão compatíveis com as versões 2016 a 2021 conforme informado.
Qualquer dúvida estamos a disposição.
Um abraço e bons estudos
Ah sim! percebi agora nas aulas mais avançadas! Muito Obrigado! Excelente curso!
Boa tarde td bem ?
Estou com algumas duvidas sobre o detalhamento do cypecad ao quesito lajes nervuradas, assisti as aulas aqui sobre este tema, porém fiquei com algumas duvidas sobre o detalhamento.
Boa tarde Cristian
Qual seria sua dúvida.
Estou a disposição desde que a dúvida esteja dentro do escopo do curso.
Como baixo o software cypecad
Voce pode baixar direto no site do fabricante: http://descargas.cype.pt/Area_Descarga2020.htm
Olá Leonardo, tudo bem.
Gostaria de saber se eu preciso fazer o lançamento de cargas no elevador ou se o programa já define automaticamente?
Abraços e obrigado.
Ola Marcelo
O software so calcula automatico o peso proprio da estrutura. Qualquer carga adicional tem que ser lançada.
Um abraço
Ola Professor Leonardo. Uma duvida: eu consigo lançar nervura transversal na laje de vigotas no Cypecad?
Boa tarde Nelson. Esse nervura é lançada com uso de vigas, da forma que é mostrada nesse video do Engenheiro Gilberto: https://www.youtube.com/watch?v=7SiZzSG6Cl4
Olá, gostaria de saber como fazer o lançamento de uma escada flutuante (do tipo que tem uma viga inclinada escondida na parede a qual os degraus ficam engastados nela). Obrigado.
Boa noite Osman. O cypecad não faz esse tipo de escada.
Caro Leonardo, obrigado pelo retorno.
Surgiu uma dúvida, em relação ao lançamento de cargas em lajes:
Devemos fazer o cálculo das cargas: Peso próprio, carga permanente e sobrecarga, calculamos todos separados ou somamos os valores e colocamos um só.
Se optarmos por uma laje maciça o software calcula o peso próprio automaticamente ou devemos somar o cálculo às cargas acima descritas.
ATT
Marcelo
Boa tarde Marcelo
Voce deve colocar as cargas permanentes e sobrecargas (conforme mostrado na aula 38). O peso proprio o software ja calcula automaticamente.
Boa noite, estou com uma duvida em relação sobre dimensionamento da fundação e do dimensionamento das armaduras com detalhamentos iguais das vigas, e pilares, e qual aula essa duvida esta. Obrigado
Boa noite Marcus
Não tem uma aula especifica sobre isso. São varias aulas que englobam o lançamento de fundação (no curso tem um modulo so sobre isso).
O software quem faz o dimensionamento. Você pode apenas escolher qual tipo de bitola usar, ou tentar alterar cada fundação manualmente e testar após o calculo do software.
Assista ao curso completo que a cada aula nós abordamos temas relevantes que acrescentam mais conteúdo pro projetista. Se tentar fazer o curso indo somente na aula que você precisa, vai se perder no curso e deixar de absorver muito conteúdo.
Leonardo tubo bem.
Segue algumas dúvidas:
1- Como fazer a junção de uma viga de madeira/aço com o pilar de concreto. Referência aula 62 e 63.
2- Somente pode ser impresso a sapata? E as estacas? Referência aula 78.
3- Na aula 85.1 depois nos 16’12” até os 19’30” somente aparece audio.
4- Na aula 86.1 a viga de divisão da caixa d’água você executou com 40 cm, é isso mesmo ou seria 2,00m?
5- Sobre a vinculação não foi falado nada. Como fazer o engastamento das lajes? Vinculação dos pilares?
Att
Marcelo
Bom dia Marcelo
1 – Não abordamos esse tema no curso (essa junção geralmente é feita automaticamente pelo software)
2 – O exemplo do curso usou sapatas (não existe estacas em sapatas. Estacas são usadas em blocos e o software ja tera outra pre configuração para essa impressão)
3 – Obrigado pelo retorno, iremos corrigir esse video, segue um video explicando o mesmo conceito: https://www.youtube.com/watch?v=fnWHirVMRSA
4 – Essa altura voce define de acordo com seu projeto, não use isso como regra. Veja qual a altura que esta usando e coloque com a altura do seu projeto.
5 – Isso é abordado nas aulas 37.1 e 37.2
Professor, tenho a seguinte dúvida referente à aula 11: a tensão admissível do solo mostrada na sondagem se refere ao campo “combinações fundamentais” dentro do cypecad. Como posso saber o valor do campo “combinações sísmicas e acidentais”, principalmente se o solo descrito no relatório de sondagem não existir nas opções que o cypecad nos mostra? Obrigado.
Boa tarde Rapahel.
Na verdade assim que voce escolhe um solo descrito no cypecad ele ja muda as duas (tensão e combinações)
Ja com relação a sua duvida sobre o que colocar nas Combinações Fundamentais de solos que não estão listados, sugiro calcular de forma manual com base no SPT, como mostrado nesse video do Canal Calculando: https://www.youtube.com/watch?v=R5QpvAXcHR4
Com relação a Combinações sismicas, voce sempre pode colocar o mesmo valor das Combinações fundamentais so pra não dar erro no software, porque no Brasil não temos abalos sismicos(terremotos), então isso não vai influenciar.
Um abraço
Olá!
Estou tentando trabalhar com vigas de 2 dimensões (com 15×40 e 15×50) no Cype mas ele dá o seguinte erro da imagem.
Como faço para resolver?
Bom dia Natalia
Atente-se para duas situações no seu projeto:
1 – Alinhamento do pilar com a viga (mantenha o pilar de preferencia centralizado na viga para evitar problemas estruturais), esse é o caso de alguns pilares no sue projeto como P4 e P5, etc…
2 – A concepção estrutural limita tambem altura de viga (pois isso afeta ate o acentamento de uma porta por exemplo no pavimento inferior), o software te deu o erro mostrando que a altura de 50cm para a viga é muito grande e esta indo para o pavimento inferior. No caso do ultimo pavimento (somente nele), quando a altura da viga é maior, usamos a viga invertida.
Obs: acesse atraves da plataforma para ter acesso às imagens anexadas à sua resposta
Muito obrigada!!
Boa Noite. Eu nao tenho os arquivos extra, onde posso pegar?
Bom dia. Todos os arquivos de apoio do curso estão no drive em um arquivo compactado, juntamente com as aulas.
Bom dia. Não estou conseguindo importar nenhum arquivo Cype. Eu consigo descompactar, porém sempre dá esse aviso: “Por motivos de segurança e para proteger os nossos clientes, o programa bloqueou a obra que você está tentando abrir. Isto foi feito porque há suspeitas de vírus ou programas maliciosos que talvez tenham modificado arquivos ou provocado a alteração dos programas da CYPE. O arquivo foi bloqueado. Se você deseja verificar se o arquivo não tem contéudo prejudicial, se acha que ele não foi modificado utilizando versões manipuladas do programa, ou para qualquer informação ou ajuda para resolver este problema, você deve entrar em contacto com o departamento de assistência técnica da CYPE.”
Bom dia. Esse tipo de mensagem é comum apenas quando se esta utilizando versões diferentes do software e principalmente se estiver usando a versão crackeada. Nesse caso não vai conseguir abrir o arquivo.
Obs: No caso especifico do curso, como ensinamos cada etapa passo a passo, não sera necessario abrir o arquivo de projeto concluido.
Boa Tarde Professor,
Na aula 44.1, ao geramos a planta de carga da fundação, os valores gerados pelo Cype de peso próprio, cargas permanentes, sobrecarga e carga de vento (V+, V-) já estão majorados para podermos somá-los e utilizá-los para escolher a profundidade da estaca ou devemos realizar combinação de carga entre estas cargas e identificar o sistema mais desfavorável?
Boa noite. As combinações do cypecad ja são majoradas.
Alguns projetistas gostam de aumentar a majoração como fator de segurança, mas aí fica a criterio de cada projetista mesmo.
Obrigado
Boa Tarde Professor,
Estou lançando pilares retangulares e gostaria de saber se no Cypecad há a possibilidade de lançar pilares de outro formato, como o L.
Boa tarde Raul. É possivel sim, ensino isso na aula 71.
Olá,
A aula 85.1 “Como lançar muro de arrimo no cypecad” está dando erro. No 16’13”, a tela fica escura e não é possível visualizar nada.
Bom dia Natalia
O Cypecad tem muitas limitações para projetos de muro de contenção, por isso a unica forma de lançar é a mostrada no video mesmo e é altamente comum aparecerem inumeros erros.
Dica: Te aconselho a usar os softwares da Geo5 que são especificos e especializados nessa área. Temos vários cursos sobre muro de contenção, de uma olhada nesse link: https://www.tutorialcursos.com/loja/departamentos/CALCULO-ESTRUTURAL-%252d-CONCRETO/Fundacao-e-Contencao/
Entendi.
Na verdade, ainda não tive erros no Cypecad. Me referi ao vídeo do curso, mesmo! No tempo 16′ 13″ a tela “apaga” (fica preta) e só ouço a voz do professor. Não consigo ver o conteúdo. Vocês poderiam me enviar a aula 85.1 e 85.2?
Por gentileza acione nosso suporte pelo whats app (37)99114-2786
Após a correção do erro na escada e pilares, apareceu esse erro de punção ou cortante, não visíveis no projeto. Como resolver esse erro no Cypercad?
Boa tarde. A aula 92 fala somente sobre punção.
Não encontrei as planilhas de excel do curso.
Boa tarde Renan. As planilhas estão dentro do .rar compactado com todos os arquivos de apoio do curso:
https://drive.google.com/file/d/1uV7S_F42Xb2jdF7GGB-YSw_rt0UpygDP/view?usp=sharing
Não consigo fazer o download do software ciclone para cálculo do coeficiente de arrasto. Onde posso encontrar para baixá-lo?
Segue link: https://drive.google.com/file/d/1xAx76ao_Gb8mpQAz4hQmZBY53f6pOt0L/view?usp=sharing
Na aula 11 você fala sobre a configuração dos dados de sondagem no cype. Como devo proceder se receber o resultado de dois pontos de sondagem, por exemplo? Devo considerar apenas o resultado de um ponto?
A quantidade de pontos afeta em caso de precisão, mas não no caso do lançamento no cypecad, porque usa-se o resultado do SPT com a caracterização do solo para definir então os valores de Combinações Fundamentais, ou seja, independente do numero de furos, a empresa do SPT sempre vai te dar o resultado do tipo de solo.
Professor, na aula 10 você fala que quando fazemos uma sondagem em época de chuva/ seca, podemos ter alteração no nível do NA e precisamos ter cuidado para não escolher a fundação errada. O que você recomenda fazer para não ter erro? Quais cuidados devem ser tomados?
Olá Rafaela. Voce tem sempre que atentar-se para essas variaveis e definir se aquele solo recebe e/ou absorve um volume grande de agua ou não, para entao definir qual fundação usar. Até porque a agua é um fator muito importante na nesta definição. Inclusive a planilha que usamos no curso mostra como eliminar algumas variaveis e saber qual fundação usar.
bom dia, teria como me informar de que forma eu poderia fazer o download do programa? e se posso baixar a versão 2021?
Segue link de download:
http://descargas.cype.pt/Area_Descarga2020.htm
Obs: lembrando que a versão demonstrativa funciona por 10 dias e que não temos vinculo com a empresa do software.
Aconselho a baixar a versão 2020
Boa noite!
Aula 44.1 – Opcional de desenho / detalhe de todos os desenhos… aparece o seguinte erro: Para imprimir desenhos de cargas na fundação, é necessário que exista o arquivo de esforços… como faço?
Boa tarde Diego
Voce deve atentar-se a varios criterios para emissão de relatorios, dentre eles:
1 – Se todos os elementos foram lançados corretamente
2 – Se voce fez alguma alteração, calcule o projeto novamente com a opção “Calcular a Obra (Inclusive Fundação)
3 – Fazer o procedimento de geração de forma correta, conforme mostrado no video a seguir: https://www.youtube.com/watch?v=sjOABFRwhWs
Obs: Fiz inclusive a revisão no projeto do curso e ele emite o relatorio de cargas na fundação normalmente, logo o problema esta na sua execução mesmo.
Bom dia, gostaria de ajuda com lajes treliçadas, o curço fala muito pouco sobre elas e menos ainda sobre os erros que acontecem nelas, falando muito sobre lajes maciças .
Bom dia Gabryell.
O conteúdo de Lajes trelicadas é muito extenso e cada projetista tem uma demanda. O curso tem o intuito de apresentar a ferramenta e dar várias dicas com base teórico normativa e de uso do cypecad.
A intenção do curso não é ter vários cursos dentro dele e sim mostrar as várias opções possíveis, senão além de inviabilizar, o curso teria um preço exorbitante.
Na maioria das regiões, já se compra as Lajes pré moldadas prontas com parâmetros já pré definidos e o cálculo é feito pela empresa responsável pela fabricação.
Nesse caso sugiro aguardar o lançamento do curso específico que vamos fazer sobre Lajes Lajes trelicadas ou adquirir uma consultoria ao vivo pra sanar sua demanda em específico.
aula 12: tenho uma duvida, se a construção for construída em níveis diferentes no terreno, como faço para lançar isso no programa?
exemplo: uma garagem 3 m abaixo do nível da rua e o térreo avança além das dimensões da garagem. ( um corte no terreno).
Boa tarde. Este procedimento é mostrado na aula 94.
Olá, Vocês poderiam demonstrar o dimensionamento de uma viga chata? Pois quando eu tento fazer, o Cype não calcula a armadura.
Como trabalhar com diferentes níveis na fundação? Como proceder para o lançamento dos elementos?
Bom dia Renan. Este procedimento é mostrado na aula 94.
Obrigado, dúvida tirada.
O arquivo pranchas 2010DWG abre, mais o projeto é diferente do mostrado na vídeo aula.
Segue link: https://drive.google.com/drive/folders/1j8bgriGZbDitbri3-VCcp9GHFARX3s__?usp=sharing
Bom dia meu Autocad é o 2017 e o arquivo disponibilizado é mais recente, o meu CAD não está abrindo o projeto da aula 7. Tem como enviar o arquivo para a versão compativel ao meu Autocad?
Segue link: https://drive.google.com/drive/folders/1j8bgriGZbDitbri3-VCcp9GHFARX3s__?usp=sharing
Olá, como faço para rotular fundações e estudar seus efeitos?
Boa tarde. Para rotular fundação, basta ir no item de pavimentos e inserir os valores confirma imagem abaixo.
1 é Engatado
0 é Rotulado
Boa noite!
O meus arquivos em CAD das aulas: Aula 7 – Projeto Arquitetonico dwg – Piso Tipo e demais não abrem. o meu AUTOCAD é a versão 2021.
Boa noite. Salve o arquivo da prancha no autocad em versão autocad 2010 que isso é corrigido.
