Prof, o senhor poderia explicar o motivo de ter usado essas células na planilha do excel?
Segundo a fórmula de Manning demonstrada em aula, as variáveis a serem utilizadas pela fórmula seriam: área molhada, raio hidráulico, inclinação e coef de manning.

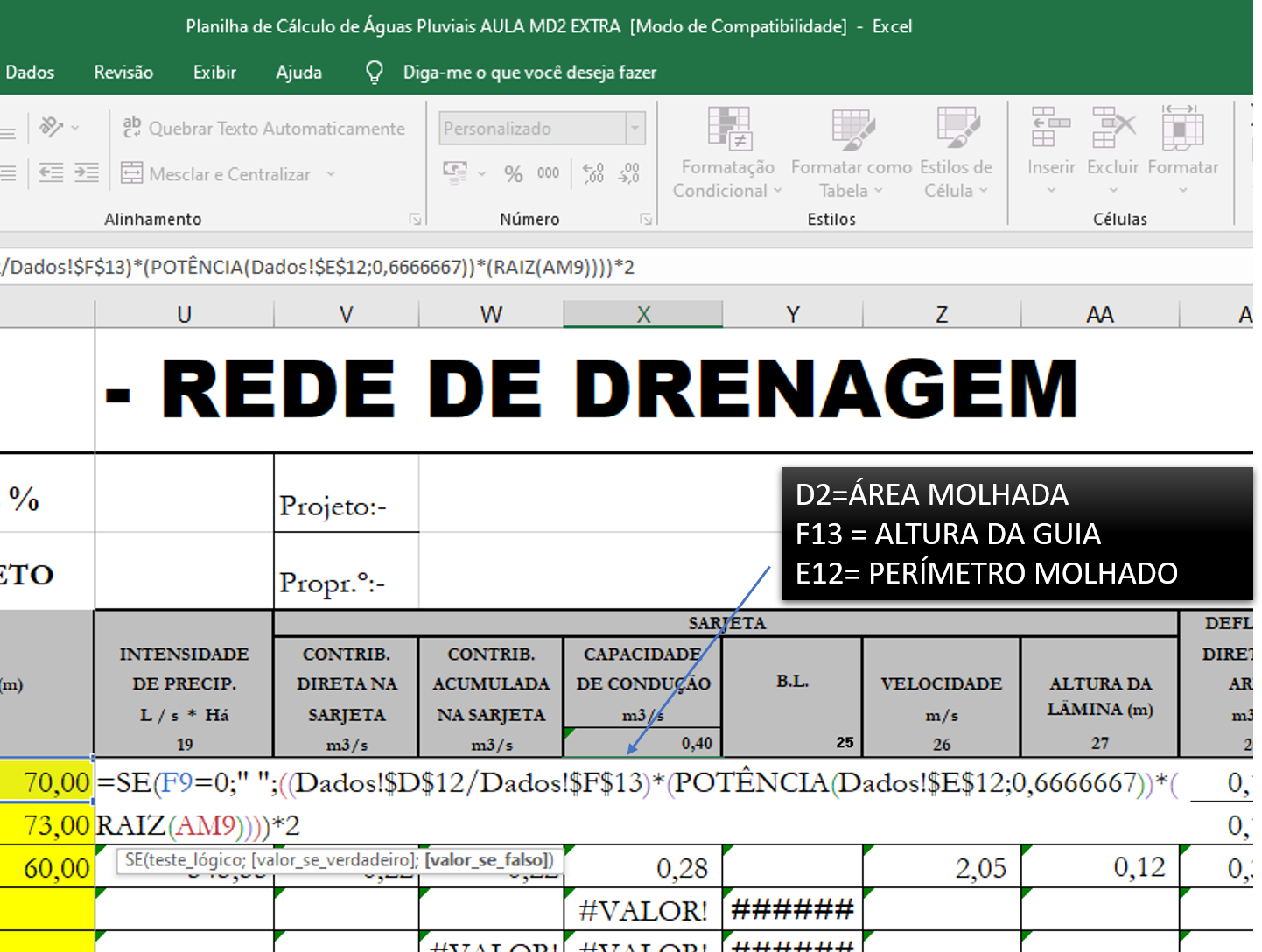

Mas segundo a imagem abaixo, o senhor utiliza: área molhada, PERÍMETRO MOLHADO, inclinação e ALTURA DA SARJETA.
Percebe que há diferença? Gostaria que me explicasse o motivo da mudança de variáveis
Boa tarde, é a equação de velocidade de manning + equação da continuidade simplificadas, uma vez que temos repetições de dados na equação, como área, largura, etc!
Você pode ajustar a equação para que fique Q=A*V e o resultado será similar!
Professor, notei que a fómula do Tempo de Concentração na planilha (aba de sarjeta) não é a de Kirpich e nem Ventura. Ela se parece com a fórmula do Aeroporto de Guarulhos. O senhor poderia me explicar o por quê da escolha da fórmula para tal?
por se tratar de trechos pequenos sendo calculados na planilha de sargeta( que não tem ligação coma planilha geral), e por muitas vezes termos trechos com baixa declividade adotamos esta equação por acreditarmos representar melhor as caracteristicas de declividade e escoamento!
Mas como dito durante o curso, não é uma regra a utilização das equações apresentadas, você deve sempre utilizar a que melhor se adaptar ao local a ser projetado!
Bom dia, professor.
Gostaria de tirar uma dúvida. Eu percebi que na Aula 17 o senhor utiliza uma planilha de cálculo para águas pluviais diferente da que o senhor disponibilizou no material do curso.
Preenchendo com os mesmos valores da aula eu estou encontrando valores de capacidade de condução da sarjeta e velocidade diferentes. No caso, na sua planilha o senhor encontra pra rua 8, 0,22m3/s, e na planilha do material, eu estou encontrando 0,35m3/s. Teve alguma alteração na planilha que signifique esses valores divergentes?
Obrigada!
PROF. O senhor poderia me explicar pq usou essas células pra obter a vazão que a sarjeta comporta?
Se a fórmula de Manning usa o coef de runoff no lugar da altura da guia e o raio hidráulico no lugar do perímetro molhado.
A fórmula está puxando os valores corretos mesmo???
Prezados, bom dia. Com o tutorial que vocês enviaram, eu consegui entrar. MAS ao clicar para fazer o download, eu optei pelo bloco de notas (nunca fiz isso), e não abre e não consigo eliminar o bloco de notas. Vocês teriam como me ajudar? Pois se não conseguir terei que cancelar o curso. O tutorial fala de algumas telas que não aparece para mim, aqui abre diferente. Mas não é isso que não permite eu baixar o curso. Por favor, vejam se me ajudam. Se for o caso eu ligo amanhã de manhã, marcamos um horário. Obrigado
Luiz
Bom dia
Para encontrar a cota de inundação em uma região diferente do estado de São Paulo ,onde não tem como pesquisar no portal as cartas gráficas ,deve se fazer o levantamento topográfico da área que irá desenvolver o projeto ou as prefeituras fornecem o levantamento topográfico da região?
Bom dia!
como meu cad é antigo, favor salvar esses arquivos em versão anterior ou em DXF
-PERFIL PROJETO BASE.dwg
-PLANTA CONSTRUTIVA – SISTEMA DE DRENAGEM – ATUALIZADO.dwg
-projeto base – TOPOGR4AFIA CIVIL 3D com perfis.dwg
-TOPOGR4AFIA CIVIL 3D.dwg
– pasta MODELO DE PROJETO (os dois arquivos)
boa tarde Professor, Na aula 17 foi realizado o lançamento dos dados em planilha até um certo ponto na rua 8. porém na aula 18 já se inicia com outro assunto. Minha duvida é a seguinte: A rua 7 está descarregando na 8, e não me recordo se nas aulas foi dito como agir deste momento em diante. Poderia me passar um norte?
Você deve lançar as bacias da rua 8 até encontrar com a rua 7, interromper a sequência, pulando uma linha, ai começa uma nova sequência a partir da rua 05, descendo pela rua 7 até chegar na rua 8.
Encontrou as ruas, soma-se e dá sequência no lançamento através da rua 8 até a rua 9.
Não, você soma áreas na coluna de áreas acumuladas.
Vai chegar da rua 7 e entrar na rua 8, quando virar para a rua 8 você vai manualmente somar a área de contribuição que você deixou para traz.
professor onde encontro a planilha de calculo de águas pluviais completa. A que está disponível na pasta de arquivos de apoio está faltando colunas na aba planilha geral, a aba dados também falta algumas linhas .
Professor, na aula de: lançamento de dados em planilhas a partir do projeto. Na rua “h”, do lote 1 ao 5, o desnível do terreno esta adentrando ao mesmo, conforme curvas de nível, por isso uma faixa de servidão para esgoto ao fundo do lote. Porém foi considerado área de contribuição para o lado da rua. Poderia me esclarecer
BOm dia, nestes lotes com lançamento da captação na viela só deve ser considerado a área dos lotes como contribuição, a contribuição do sistema viário não entra.
Boa tarde! referente ao desenho dwg da aula 15. Os desenhos se encontram na pasta de arquivos complementares? Como consigo identifica-lo já que existem vários?
Meu curso de drenagem urbana não esta disponível para baixar, mensagem diz ” este conteúdo está protegido, por favor inscreva-se no curso para ter acesso ”. Porém já efetuei o pagamento e recebi o e-mail de aprovação.
Comprei o curso de drenagem urbana, já efetuou a aprovação mais não consigo abaixar as aulas.
error: Alerta: Conteúdo protegido!!
Política de Privacidade
Este site usa cookies para que possamos oferecer a melhor experiência de usuário possível. As informações dos cookies são armazenadas em seu navegador e executam funções como reconhecê-lo quando você retorna ao nosso site e ajudar nossa equipe a entender quais seções do site você acha mais interessantes e úteis. Além de ajudar na implementação e controle de nossas campanhas de marketing.
Necessidade dos Cookies
O cookie é necessário e deve estar ativado o tempo todo para atuarmos em conformidade com a Lei Geral de Proteção de Dados Pessoais (LGPD), Lei nº 13.709/2018, é a legislação brasileira que regula as atividades de tratamento de dados pessoais e que também altera os artigos 7º e 16 do Marco Civil da Internet.
Se você desativar este cookie, não poderemos salvar suas preferências. Isso significa que toda vez que você visitar este site, precisará habilitar ou desabilitar os cookies novamente.
50 Comentários
Bom dia, tenho uma duvida, como seria feito o calculo em vez de usar sarjetas fosse usado canaletas retangulares?
Prof, o senhor poderia explicar o motivo de ter usado essas células na planilha do excel?
Segundo a fórmula de Manning demonstrada em aula, as variáveis a serem utilizadas pela fórmula seriam: área molhada, raio hidráulico, inclinação e coef de manning.
Mas segundo a imagem abaixo, o senhor utiliza: área molhada, PERÍMETRO MOLHADO, inclinação e ALTURA DA SARJETA.
Percebe que há diferença? Gostaria que me explicasse o motivo da mudança de variáveis
OBRIGADA!
Boa tarde, é a equação de velocidade de manning + equação da continuidade simplificadas, uma vez que temos repetições de dados na equação, como área, largura, etc!
Você pode ajustar a equação para que fique Q=A*V e o resultado será similar!
Professor, notei que a fómula do Tempo de Concentração na planilha (aba de sarjeta) não é a de Kirpich e nem Ventura. Ela se parece com a fórmula do Aeroporto de Guarulhos. O senhor poderia me explicar o por quê da escolha da fórmula para tal?
por se tratar de trechos pequenos sendo calculados na planilha de sargeta( que não tem ligação coma planilha geral), e por muitas vezes termos trechos com baixa declividade adotamos esta equação por acreditarmos representar melhor as caracteristicas de declividade e escoamento!
Mas como dito durante o curso, não é uma regra a utilização das equações apresentadas, você deve sempre utilizar a que melhor se adaptar ao local a ser projetado!
Bom dia, professor.
Gostaria de tirar uma dúvida. Eu percebi que na Aula 17 o senhor utiliza uma planilha de cálculo para águas pluviais diferente da que o senhor disponibilizou no material do curso.
Preenchendo com os mesmos valores da aula eu estou encontrando valores de capacidade de condução da sarjeta e velocidade diferentes. No caso, na sua planilha o senhor encontra pra rua 8, 0,22m3/s, e na planilha do material, eu estou encontrando 0,35m3/s. Teve alguma alteração na planilha que signifique esses valores divergentes?
Obrigada!
PROF. O senhor poderia me explicar pq usou essas células pra obter a vazão que a sarjeta comporta?
Se a fórmula de Manning usa o coef de runoff no lugar da altura da guia e o raio hidráulico no lugar do perímetro molhado.
A fórmula está puxando os valores corretos mesmo???
respondido acima!
boa tarde, sim teve alteração nas equações utilizadas!

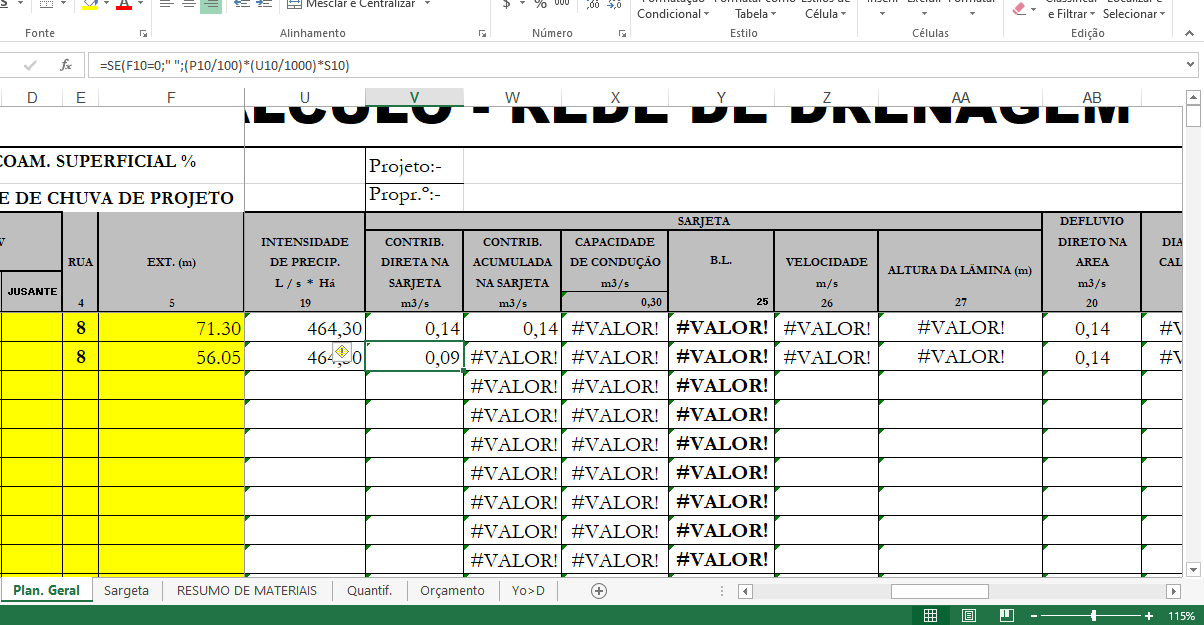

Professor, estou com dificuldades na planilha. Ela não está apresentando os valores.
Segue a imagem de como ela está trabalhando.
boa noite, deve estar faltando preencher algum campo da planilha!
Ou foi deletado alguma célula/ linha !
Não conseigo ter acesso ao curso
Bom dia professor, conforme solicitado em vídeo, segue o arquivo para análise.
Boa noite, não veio nenhum arquivo, você deve postar um link a partir de algum drive!
Boa noite
O lançamento está muito bom, pode seguir com o lançamento na planilha e rede em planta!
Bom dia, professor!
Poderia analisar a separação das micros bacias, por gentileza?
Segue o link para acesso:
https://drive.google.com/file/d/1ybEsAMO-c3_OYmtVGj1xLd_ZcGXE0ozP/view?usp=sharing
Este link está com erro, não consegui acessa-lo!
Envie novamente por favor!
Oi professor, posso utilizar a formula de intensidade de precitação para qualquer região do Brasil?
Ex: Para Santa Catarina
Formula
I -= K. Tr ^a/ t+b ^c
Pode, se você tiver as constantes da região pode utilizar sim esta equação!
Olá, no método tradicional para o cálculo de vazão não consegui entender do que se trata o 360 que está dividindo a equação.
Trata-se de de um valor para conversão de unidade!
O método tradicional é composto por três incógnitas (C. I . A) que são definidas de acordo com o projeto!
Normalmente utiliza-se I em mm/h
A em hectare
para obter a vazão em m3/s, divide-se o resultado por 360
Prezados, bom dia. Com o tutorial que vocês enviaram, eu consegui entrar. MAS ao clicar para fazer o download, eu optei pelo bloco de notas (nunca fiz isso), e não abre e não consigo eliminar o bloco de notas. Vocês teriam como me ajudar? Pois se não conseguir terei que cancelar o curso. O tutorial fala de algumas telas que não aparece para mim, aqui abre diferente. Mas não é isso que não permite eu baixar o curso. Por favor, vejam se me ajudam. Se for o caso eu ligo amanhã de manhã, marcamos um horário. Obrigado
Luiz
Por gentileza acione nosso suporte pelo WhatsApp (37)99114-2786
Oi professor,
fiz um comentário ali em cima sobre a formula de intensidade de preciptação, poderia me exclarecer a dúvida?
Respondido!
Bom dia
Para encontrar a cota de inundação em uma região diferente do estado de São Paulo ,onde não tem como pesquisar no portal as cartas gráficas ,deve se fazer o levantamento topográfico da área que irá desenvolver o projeto ou as prefeituras fornecem o levantamento topográfico da região?
Você pode buscar alguma base cartográfica da região no IBGE por exemplo; https://ibge.gov.br/geociencias/cartas-e-mapas/bases-cartograficas-continuas.html
Ou a depender do projeto, realizar o levantamento!
Bom dia!
como meu cad é antigo, favor salvar esses arquivos em versão anterior ou em DXF
-PERFIL PROJETO BASE.dwg
-PLANTA CONSTRUTIVA – SISTEMA DE DRENAGEM – ATUALIZADO.dwg
-projeto base – TOPOGR4AFIA CIVIL 3D com perfis.dwg
-TOPOGR4AFIA CIVIL 3D.dwg
– pasta MODELO DE PROJETO (os dois arquivos)
Boa tarde, não convertemos os arquivos, você pode fazer esta conversão baixando o software gratuito https://www.autodesk.com/products/dwg-trueview/overview
boa tarde Professor, Na aula 17 foi realizado o lançamento dos dados em planilha até um certo ponto na rua 8. porém na aula 18 já se inicia com outro assunto. Minha duvida é a seguinte: A rua 7 está descarregando na 8, e não me recordo se nas aulas foi dito como agir deste momento em diante. Poderia me passar um norte?
Boa noite
Você deve lançar as bacias da rua 8 até encontrar com a rua 7, interromper a sequência, pulando uma linha, ai começa uma nova sequência a partir da rua 05, descendo pela rua 7 até chegar na rua 8.
Encontrou as ruas, soma-se e dá sequência no lançamento através da rua 8 até a rua 9.
ok, mas eu somo os diâmetros?
Não, você soma áreas na coluna de áreas acumuladas.
Vai chegar da rua 7 e entrar na rua 8, quando virar para a rua 8 você vai manualmente somar a área de contribuição que você deixou para traz.
com consigo o arquivo de perfil de ruas?
Boa noite.
O arquivo do perfil está dentro dos arquivos disponibilizados para dowload.
segue arquivo em dwg
desculpa professor, mas não sei criar link a partir do arquivo dwg, procurei sobre na internet mas não encontrei
Você tem que adicionar o arquivo em algum drive como dropbox, onedrive ou google drive e gerar link de compartilhamento.
Boa noite professor! Poderia por gentileza corrigir a colocação das micro-bacias, fico no aguardo para regularizações e dicas, grato pela atenção !
Bom dia.
Peço que envie o arquivo através de um link
professor onde encontro a planilha de calculo de águas pluviais completa. A que está disponível na pasta de arquivos de apoio está faltando colunas na aba planilha geral, a aba dados também falta algumas linhas .
Boa tarde. Avalie sempre se as linhas não estão ocultas.
https://www.dropbox.com/s/qznpo69gafire2y/Planilha%20de%20C%C3%A1lculo%20de%20%C3%81guas%20Pluviais%20-%20matriz%202018.xls?dl=0
https://www.dropbox.com/s/q2nhselp8v1goqq/Planilha%20de%20C%C3%A1lculo%20de%20%C3%81guas%20Pluviais%20-%20matriz%202016.xls?dl=0
Professor, na aula de: lançamento de dados em planilhas a partir do projeto. Na rua “h”, do lote 1 ao 5, o desnível do terreno esta adentrando ao mesmo, conforme curvas de nível, por isso uma faixa de servidão para esgoto ao fundo do lote. Porém foi considerado área de contribuição para o lado da rua. Poderia me esclarecer
BOm dia, nestes lotes com lançamento da captação na viela só deve ser considerado a área dos lotes como contribuição, a contribuição do sistema viário não entra.
Na aula 16, bacia 10, entre o lote 1 e 2, temos ali uma passagem de tubulação. O proprietário não pode contruir sobre esse espeço correto?
Bom dia, se está previsto passagem de águas pluviais como servidão ou como viela não poderá ser construído sobre a tubulação.
Boa tarde! referente ao desenho dwg da aula 15. Os desenhos se encontram na pasta de arquivos complementares? Como consigo identifica-lo já que existem vários?
bom dia, o arquivo DWG esta na pasta denominado como Projeto Base Curso Online.

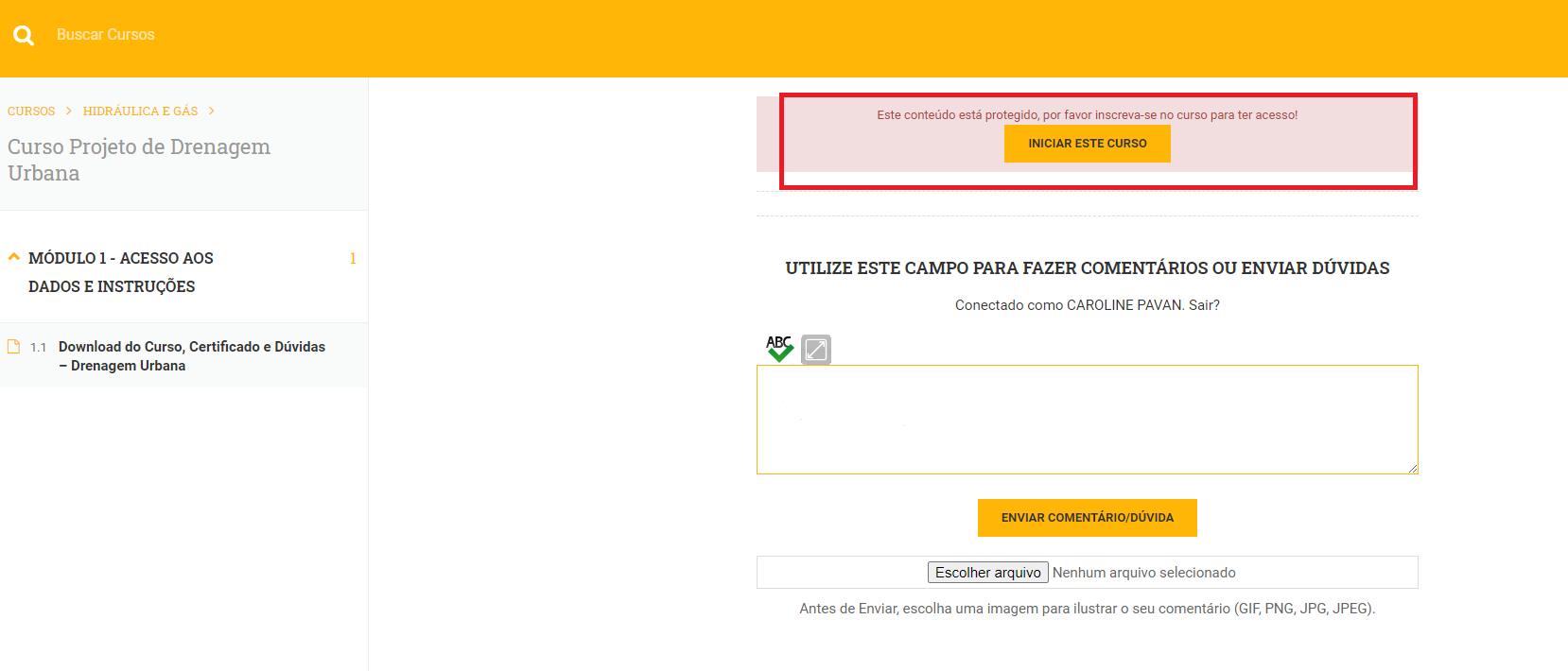

Meu curso de drenagem urbana não esta disponível para baixar, mensagem diz ” este conteúdo está protegido, por favor inscreva-se no curso para ter acesso ”. Porém já efetuei o pagamento e recebi o e-mail de aprovação.
Bom dia
Comprei o curso de drenagem urbana, já efetuou a aprovação mais não consigo abaixar as aulas.
